NGINX Plus를 사용하여 Microsoft Azure App Service에서 애플리케이션 보안

클라우드 컴퓨팅의 부상, 특히 Platform as a Service(PaaS)와 Container as a Service(CaaS)의 제공은 기업이 비즈니스 애플리케이션을 배포하고 운영하는 방식을 혁신적으로 변화시키고 있습니다.

클라우드 애플리케이션을 설계할 때 가장 중요한 과제 중 하나는 보안을 손상시키지 않으면서 비용과 시간이 많이 소요되는 운영 작업을 줄일 수 있는 완전 관리형 클라우드 서비스를 선택하는 것입니다.

이 블로그 게시물 에서는 Microsoft Azure App Service에서 애플리케이션을 호스팅하면서, NGINX Plus를 사용해 보안을 강화하고 인터넷 공격을 차단하는 방법을 소개합니다.

Microsoft Azure App Service에 대한 간략한 개요

Microsoft Azure App Service는 조직이 기본 인프라를 관리하지 않고도 Microsoft Azure에서 웹, API, 모바일 앱을 배포할 수 있도록 지원하는 엔터프라이즈급 완전 관리형 플랫폼입니다(그림 1 참조).

이 플랫폼은 다음과 같은 주요 기능을 제공합니다:

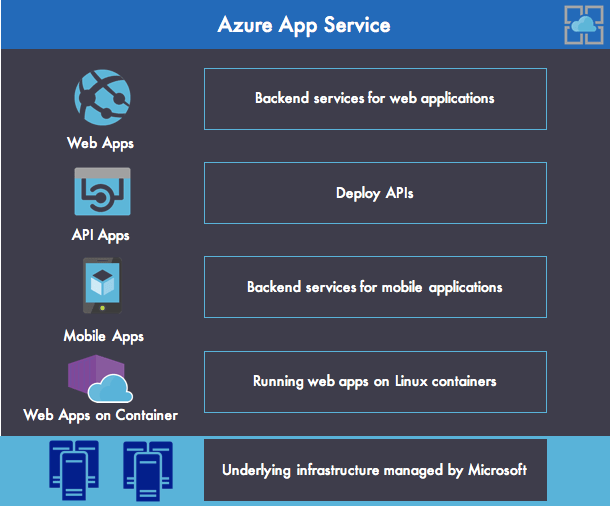

그림 1: Azure 앱 서비스

Azure App Service는 Microsoft가 제공하는 클라우드에서 웹 애플리케이션을 실행을 위한 빠르고 풍부한 기능이 탑재된 솔루션 입니다.

실제로 개발자는 ASP.NET, Java, Node.js, PHP 및 Python과 같은 다양한 언어로 로컬에서 애플리케이션을 개발한 뒤,Microsoft Visual Studio 또는 Azure CLI를 사용하여 Azure App Service에 쉽게 배포할 수 있습니다.

DevOps 팀은 Azure App Service의 지속적인 배포 기능을 활용하여 여러 환경에서 애플리케이션 릴리스를 빠르고 안정적으로 배포할 수도 있습니다.

Azure App Service의 애플리케이션은 Azure에 배포된 다른 리소스에 액세스하거나 VPN을 통해 온-프레미스로 회사 리소스와 연결을 설정하는 것도 가능합니다.

Azure App Service 환경 이해

기본적으로 Azure App Service로 생성된 애플리케이션은 인터넷에 직접 노출되며, azurewebsites.net 하위 도메인에 할당됩니다.

보안을 강화하기 위해 SSL 종료를 사용하거나 OAuth2와 OpenID Connect(OIDC)와 같은 인증 및 권한 부여 프로토콜을 활용하여 애플리케이션을 보호할 수 있습니다.

하지만, 세분화된 아웃바운드 및 인바운드 보안 규칙을 설정하거나 웹 애플리케이션 방화벽(WAF)과 같은 미들웨어를 적용해 인터넷에서 발생할 수 있는 악의적인 공격이나 익스플로잇을 방지하는 것은 기본적인 Azure App Service 환경에서는 제한적입니다.

중요한 애플리케이션을 Azure App Service에서 실행하면서 이를 보호하려면

**Azure App Service Environment(ASE)**를 고려할 수 있습니다.

ASE는 가상 네트워크(VNet)에 배포되며 단일 고객의 애플리케이션 전용으로 사용되는 격리된 환경을 제공합니다.

이를 통해 애플리케이션의 인바운드 및 아웃바운드 네트워크 트래픽을 더욱 세밀하게 제어할 수 있습니다.

ASE를 사용하면 그림 2에서 볼 수 있듯이, 훨씬 더 안전한 환경에서 웹, API, 모바일 또는 기능 앱을 매우 큰 규모로 배포할 수 있습니다.

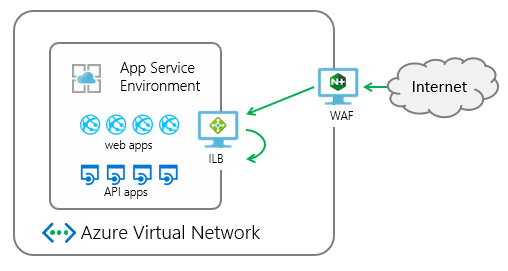

그림 2: Azure ASE에 대한 트래픽을 필터링하는 NGINX ModSecurity WAF

새로운 ASE v2 생성

ASE에는 두 가지 버전이 존재합니다: ASE v1과 ASE v2. 이 게시물에서는 ASE v2에 대해 다룹니다.

새로운 ASE v2를 생성하려면 Azure Portal을 사용해 수동으로 생성하거나

Azure Resource Manager를 통해 자동화된 방식으로 생성할 수 있습니다.

ASE 배포 유형

ASE를 생성할 때 다음 두 가지 배포 유형 중 하나를 선택해야 합니다:

• 외부 ASE:
  공용 IP 주소를 통해 ASE에서 호스팅되는 애플리케이션을 외부에 노출합니다.
• ILB ASE(내부 부하 분산 ASE):
  개인 IP 주소를 사용하며, ASE에서 호스팅되는 애플리케이션이 Azure Virtual Network 내부에서만 액세스 가능합니다.
• 이러한 내부 엔드포인트는 Azure의 **내부 부하 분산 장치(ILB)**를 통해 제공됩니다.

다음 예에서는 인터넷 접근을 차단하기 위해 ILB ASE를 선택합니다.

이를 통해 ASE에 배포된 애플리케이션은 동일한 네트워크에서 실행되는 가상 머신(VM)에서만 액세스할 수 있습니다.

아래 명령은 각각 Azure Resource Manager와 Azure CLI를 사용해 새로운 ILB ASE v2를 프로비저닝하는 예입니다.

(코드 블록이나 명령은 해당 문서나 명령어를 참고하여 실행하시면 됩니다.)

$ azure config mode arm
$ azure group deployment create
my-resource-group
my-deployment-name --template-uri https://raw.githubusercontent.com/azure/azure-quickstart-templates/master/201-web-app-asev2-ilb-create/azuredeploy.json

공개적으로 액세스 가능한 ASE에서 앱에 대한 액세스 보안

앱을 인터넷에서 접속 가능하게 하려면, 애플리케이션에 저장된 중요 정보를 훔치려는

악의적인 공격자로부터 앱을 보호하는 것이 중요합니다.

ASE에서 7계층에서 애플리케이션을 보호하려면 두 가지 주요 선택 사항이 있습니다:

1. Azure 애플리케이션 게이트웨이
2. NGINX Plus (ModSecurity WAF 모듈 포함)

(사용자 정의 애플리케이션 전송 컨트롤러(ADC)를 WAF 기능으로 대체할 수 있지만, 여기서는 해당 사용 사례를 다루지 않습니다.)

각 솔루션의 선택은 보안 제약 조건에 따라 달라집니다.

Azure 애플리케이션 게이트웨이는 보안을 시행하기 위한 턴키 솔루션을 제공하며, 기본 인프라를 관리할 필요가 없습니다.

반면, VM에 NGINX Plus를 배포하면 보안 규칙을 세부 조정할 수 있는 더 많은 제어와 유연성을 갖춘 강력한 스택을 제공합니다.

ASE 내부에서 생성된 애플리케이션의 부하 분산 및 보안을 위해 Azure Application Gateway와 NGINX Plus 중에서 선택하려면

각 솔루션에서 제공하는 기능을 잘 이해하는 것이 중요합니다.

Azure Application Gateway는 간단한 사용 사례에 적합하지만,

복잡한 사용 사례에서는 NGINX Plus가 표준으로 제공하는 많은 기능을 지원합니다.

다음 표는 Azure Application Gateway와 NGINX Plus의 부하 분산 및 보안 기능을 비교한 것입니다.

NGINX Plus의 기능에 대한 자세한 내용은 표 아래에 나와 있습니다.

요약

Azure 애플리케이션 게이트웨이는 간단한 라우팅 및 SSL 오프로딩을 제공하며,

Azure의 웹앱 수준에서만 IP 주소 기반 액세스 제어를 정의할 수 있습니다.

WAF와 체적 공격 완화는 지원하지만, 고급 인증 및 WebSocket 지원은 부족합니다.

NGINX Plus는 HTTP/2, WebSocket 지원, 고급 라우팅, IP 기반 액세스 제어 목록과 같은 고급 기능을 제공합니다.

또한, JWT 인증, OpenID Connect SSO 등 다양한 인증 방법을 지원하며,

더 높은 수준의 유연성과 제어를 제공합니다.

따라서, Azure 애플리케이션 게이트웨이는 간단한 애플리케이션 환경에 적합하고,

NGINX Plus는 더 복잡한 환경과 고급 보안 요구 사항에 적합합니다.

보시다시피, NGINX Plus와 Azure Application Gateway는 모두 레이어 7 부하 분산 기능과

WAF(Web Application Firewall)를 갖춘 애플리케이션 전송 컨트롤러(ADC)로,

일반적인 웹 취약점과 악용으로부터 강력한 보호를 제공합니다.

그러나 NGINX Plus는 Azure Application Gateway에서 제공하지 않는 여러 가지 추가 기능을 제공합니다.

NGINX Plus의 추가 기능:

URL 재작성 및 리디렉션

• NGINX Plus는 백엔드 서버로 전달하기 전에 요청의 URL을 재작성하거나 요청을 리디렉션할 수 있습니다.
• 예를 들어, 모든 HTTP 요청을 HTTPS로 리디렉션하는 등의 작업을 할 수 있습니다.
• 이를 통해 클라이언트에 광고된 URL을 변경하지 않고도 파일이나 경로의 위치를 수정할 수 있습니다.

연결 및 속도 제한

• NGINX Plus는 인바운드 연결 수, 인바운드 요청 속도, 백엔드 노드로의 연결 수,
• 클라이언트로의 데이터 전송 속도 등을 제어하는 여러 제한을 구성할 수 있습니다.
• 이를 통해 트래픽을 세밀하게 관리하고 성능을 최적화할 수 있습니다.

HTTP/2 및 WebSocket 지원

• NGINX Plus는 애플리케이션 계층(7계층)에서 HTTP/2와 WebSocket을 지원합니다.
• 반면, Azure Application Gateway는 이러한 기능을 지원하지 않으며,
• 대신 Azure Load Balancer는 네트워크 계층(4계층)에서 TCP와 UDP를 지원합니다.

추가 보안:

Azure App Service와 함께 NGINX Plus를 사용하여 애플리케이션 보안

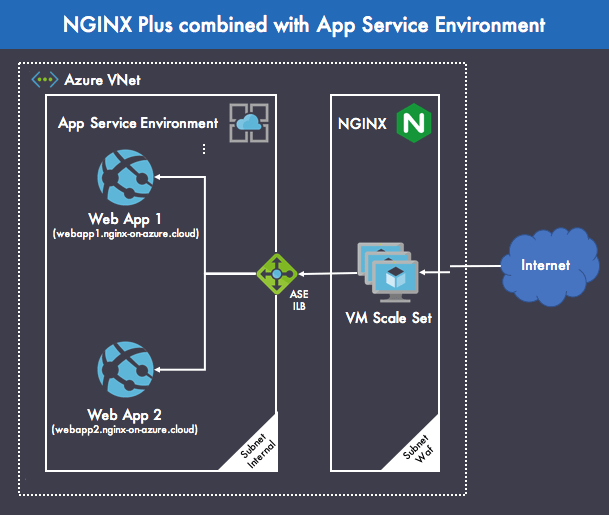

그림 3은 NGINX Plus와 Azure App Service를 결합하여 프로덕션에서 비즈니스 애플리케이션을 실행하기 위한

안전한 환경을 제공하는 방법을 보여줍니다.

이 배포 전략은 부하 분산 및 WAF 기능에 NGINX Plus를 사용합니다.

배포에는 다음 구성 요소가 결합됩니다:

- Azure Virtual Network(VNet) – 조직에 전용된 Azure 클라우드의 가상 네트워크를 나타냅니다.

Azure 리소스가 가상 네트워크에서 서로 안전하게 통신할 수 있도록 하는 논리적 격리를 제공합니다.

여기서는 두 개의 서브넷을 정의했습니다. 인터넷에 직접 노출되지 않는 웹 애플리케이션의 경우

Internal, NGINX Plus와 이를 기반으로 하는 인프라의 경우 Waf입니다.

- Azure App Service 환경 – 이 샘플 배포는 두 개의 샘플 웹 애플리케이션(웹 앱 1과 웹 앱 2)을 활용하여

NGINX Plus로 다양한 웹 앱을 보호하고 로드 밸런싱하는 방법을 보여줍니다.

NGINX Plus에서 서로 다른 upstream 블록을 구성하여 요청을 다양한 웹 애플리케이션에 분산하고,

location 블록을 사용하여 URI에 따라 콘텐츠 라우팅을 수행합니다.

다음은 이 목표를 충족하는 최소 NGINX Plus 구성을 보여줍니다(여기서는 모든 요청이 동일한 업스트림 그룹으로 이동).

upstream backend {    server IP-address-of-your-ASE-ILB;
}

server {
    location / {
        proxy_set_header Host $host;
        proxy_pass http://backend;
    }
}

• NGINX Plus – 여러 웹 애플리케이션에서 HTTP(S) 연결을 로드 밸런싱합니다. VM에 NGINX Plus를 배포하면 다른 Azure 서비스에서 제공하는 것보다 인프라를 더 많이 제어할 수 있습니다. 예를 들어, VM을 사용하면 격리된 가상 네트워크 내부에서 실행되는 운영 체제(Linux 또는 Windows)를 선택할 수 있습니다. 실제로 Azure VM은 NGINX Plus가 지원하는 모든 Linux 배포판에서 사용할 수 있습니다(명백한 이유로 Amazon Linux 제외).
• Azure VM 스케일 세트 – VM 스케일 세트는 동일한 VM 세트를 배포하고 관리하는 데 사용할 수 있는 Azure 컴퓨팅 리소스입니다. VM의 크기를 구성하고 VM을 올바른 VNet에 할당할 수 있습니다. 스케일 세트 내부에서 실행되는 모든 VM은 VM 인스턴스 간에 TCP 연결을 제공하는 Azure Load Balancer에 의해 부하가 분산됩니다. 여기서 스케일 세트의 각 VM은 Azure Marketplace에서 제공되는 NGINX Plus 이미지를 기반으로 합니다. 스케일 세트는 진정한 자동 스케일링을 제공하도록 설계되었습니다.




Azure는 또한 논리적인 방식으로 애플리케이션의 Azure 리소스를 그룹화하는 쉬운 방법으로 리소스 그룹을 지원합니다.

리소스 그룹을 사용하는 것은 인프라 설계 및 토폴로지에 영향을 미치지 않으며, 여기서는 표시하지 않습니다.

Azure VM Scale Sets를 통한 NGINX Plus 고가용성 및 자동 확장

Azure VM 스케일 셋은 스케일링을 지원하는 물리적 하드웨어를 구매하고

유지 관리하지 않고도 언제든지 스케일링할 수 있는 가상화의 힘을 제공합니다.

그러나 구성, 패치, 보안 업데이트, 해당 VM에서 실행되는 소프트웨어 설치와 같은 작업을 수행하여

VM을 유지 관리하는 것은 여전히 사용자의 책임입니다.

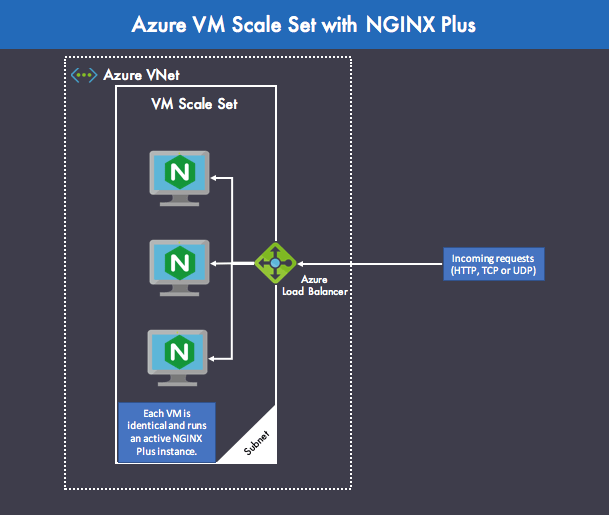

그림 4에 표시된 아키텍처에서 NGINX Plus 인스턴스는 Azure VM 확장 집합 내에서 활성-활성 고가용성을 위해 배포됩니다.

활성-활성 설정은 모든 NGINX Plus VM이 Azure Load Balancer에서 라우팅된 수신 요청을 처리할 수 있으므로 비용 효율적인 용량을 제공하기 때문에 좋습니다.

Azure VM 스케일 세트를 사용하면 평균 CPU 사용량에 따라 NGINX Plus 인스턴스의 자동 스케일링을 쉽게 설정할 수도 있습니다.

이 경우 NGINX Plus 구성 파일을 동기화하는 데 주의해야 합니다.

NGINX Plus 관리자 가이드 에 설명된 대로 이 목적을 위해 NGINX Plus 구성 공유 기능을 사용할 수 있습니다 .

요약

클라우드 애플리케이션에 Azure App Service를 사용하고 웹 앱, API 및 모바일 백엔드 앞에 NGINX Plus를 배치하면,

글로벌 규모에서 애플리케이션의 부하를 분산하고 보안을 유지할 수 있습니다.

Azure App Service와 NGINX Plus를 함께 사용하면 웹에서 발생할 수 있는 악용 및 공격으로부터

높은 수준의 보호를 제공하는 완벽하게 부하 분산된 인프라를 구축할 수 있습니다.

이를 통해 프로덕션에서 중요한 애플리케이션을 안전하게 실행할 수 있는 견고한 설계를 보장할 수 있습니다.
